卡士妥热力膨胀阀结构是怎么样的?

卡士妥热力膨胀阀,通常称之为膨胀阀,也有人习惯叫节流器,是制冷系统中不可缺少的部件之一。卡士妥热力膨胀阀工作原理是根据蒸发器出口处制冷剂气体的压力变化和过热度变化自动调节供给蒸发器的制冷剂流量。那么卡士妥热力膨胀阀结构是怎么样的呢?下面我们来了解一下。

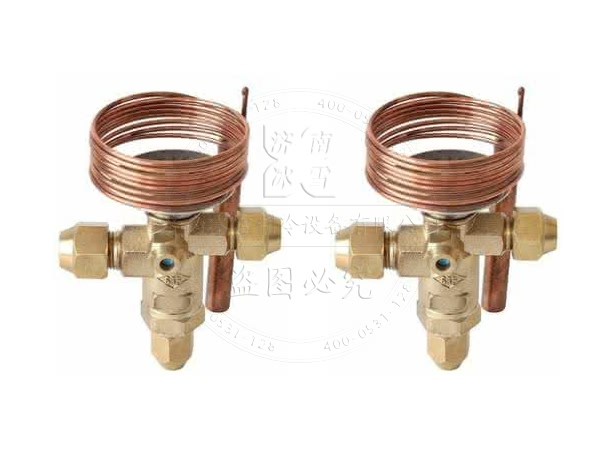

卡士妥热力膨胀阀结构是怎么样的?

卡士妥热力膨胀阀作用有节流降压、调节流量和保持一定过热度、防止液击异常过热等。卡士妥热力膨胀阀由阀体、感温包、毛细管、膜片、传动片和气箱盖等组成。根据膜片下部的气体压力不同可分为内平衡式和外平衡式。

卡士妥膨胀阀的零件及作用如下:

阀体:提供制冷剂流通通道、与系统的连接接口、阀内零件的安装位置;

膜片:隔膜的作用。以最小的阻力,将气箱头的力传递给传动片, 其特性由材质、状态、厚度、波纹形状等决定;

气箱盖:与气箱座、膜片、感温包、毛细管共同组成气箱头(有的产品没有感温包和毛细管);

感温包:感受外界温度,把温度转换的压力传递给气箱头,卡士妥热力膨胀阀感温包的安装位置应该低于阀体的位置;

毛细管:传递感温包的压力,或提供充注的通道;

传动片:把膜片的力传递给传动杆,并起到轴向和径向的限位作用;

气箱座:连接卡士妥热力膨胀阀阀体,容纳传动片,与气箱盖、膜片、感温包、毛细 管共同组成气箱头;
